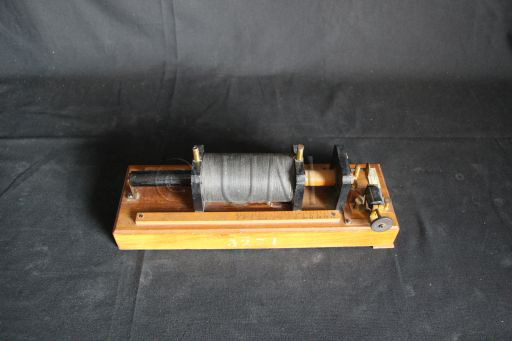

La bobine de Ruhmkorff avec condensateur plan, fabriquée par RADIGUET ET MASSIOT, repose sur un socle en bois. Il est composé de deux éléments majeurs : à l'intérieur du socle, en tiroir, est installé le condensateur plan. Ce condensateur plan est composé d'un empilement de feuilles d'étain séparées par des lames e verre. Le tout étant enserré entre deux planches en bois maintenues par des vis placées en diagonale. La planche supérieure est pourvue de deux matières conductrices, faisant office de bornes, afin d'être reliées à une pile ou une batterie.

Sur le socle en bois se trouvent deux bobines : la première, dite inductrice, dite inductrice est formée par l'enroulement autour d'un cylindre creux d'un fil de cuivre rouge. Cette bobine comprend entre quelques dizaines et quelques centaines de spires. Elle est enveloppée d'un manchon de caoutchouc isolant. La seconde bobine, dite induite, s'enroule autour du manchon. Son fil de cuivre est plus fin que le premier.

Toujours sur le socle en bois est installé un interrupteur à marteau.

Ces deux bobines sont donc fixées sur un support en bois, portant sur chacune de ses extrémités les bornes qui permettent de relier l'appareil au montage électrique.

La bobine de Ruhmkorff avec condensateur plan, fabriquée par RADIGUET ET MASSIOT, permet d'obtenir une succession régulière de variations importantes de tension, par induction.

Pour cela, il s'agit de brancher respectivement les bornes aux pôles positif et négatif d'un générateur, et les fils à un appareil électrique à alimenter.

Le condensateur plan permet de stocker l'énergie, une fois qu'il est chargé par une pile ou une batterie.

Pour cela, il s'agit de le brancher de part et d'autre à une source d'énergie, en l'occurrence une pile ou une batterie.
